云境天合在线余氯传感器安装方案：保证测量部分放在流通池进水口附近区域

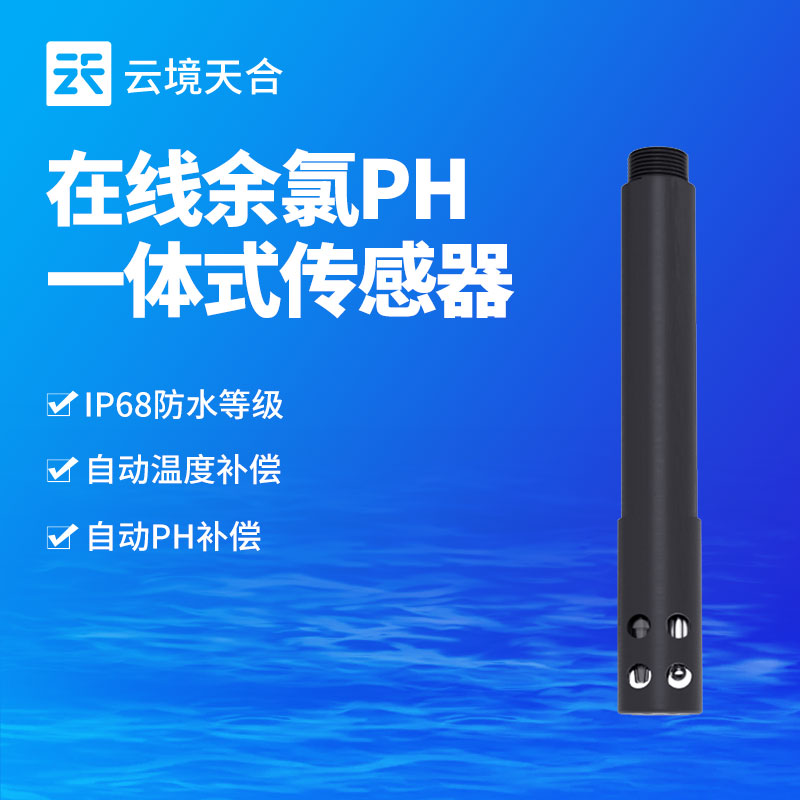

云境天合在线余氯传感器安装方案：保证测量部分放在流通池进水口附近区域【型号：TH-S4，物联网一体化设备，云境天合支持定制服务】云境天合在线余氯传感器的科学安装是保障水质监测精准度的核心环节，其测量部分需精准定位在流通池进水口附近的核心区域。该位置基于流体力学原理设计，水流尚未因管道结构产生剧烈湍流或漩涡，可形成相对平稳的层流状态，既能避免高速冲击导致传感器探头磨损，又能防止低流速区沉积物覆盖敏感元件，确保余氯检测信号的稳定性与重复性。同时，进水口区域的水质均匀性佳，未受管道内壁腐蚀产物或微生物膜的局部污染，可真实反映水体中游离氯与结合氯的总量。安装时需确保传感器探头与水流方向垂直，并预留足够的维护空间，便于定期清洁校准。通过这种布局设计，传感器可持续捕捉消毒工艺关键节点的余氯动态，为饮用水安全、工业水处理或泳池循环系统提供可靠的数据支撑，实现从源头到末端的精准水质管控。

一、应用环境说明

用于饮用水处理厂、罐装厂、饮用水分布网、游泳池、冷却循环水、水质处理工程等需要对水溶液中的余氯含量进行连续监测的场合。

二、技术参数

三、电气连接

1.安装

使用配套流通池安装，传感器与流通池安装紧密，保证传感器测量部分放在流通池进水口附近区域，尽量不要正对出水口，确保流速平稳，建议流速控制在30-60L/h,以保证测试的准确性。

2.电气连接

线缆为4芯双绞屏蔽线，线序定义：

红色线—电源线（12～24VDC）l

黑色线—地线（GND）

蓝色线—485A

绿色线—485B

注：线缆颜色因生产批次不同可能略有差异，具体以线缆丝印为准。

通电前应仔细检查接线顺序，避免因接线错误而造成不必要的损失。

四、维护和保养

1.PH电极

初次使用或久置不用重新使用时，敏感球泡和参比液络部应在3.3mol/L KCI溶液中浸入2小时以上。使用时应先用去离子水（或蒸馏水）洗净并擦干，防止杂质带入被测液体中。

接线端子部分应保持清洁干燥，传感器不用时应清洗干净，插入加有3.3mol/L KCI溶液的保护套，或将传感器插入加有3.3mol/L KCI溶液的容器中。

检查接线端子处是否干燥，如有污渍，请擦拭，干燥后再继续使用。传感器应避免长时间浸泡在去离子水，蛋白质溶液，强酸强碱溶液以及酸性氟化物溶液中，并防止与有机硅油脂接触。使用时间较长的传感器，它的玻璃膜可能变成半透明或者附有沉积物，此时可用稀盐酸洗涤，并用水冲洗。

传感器使用时间较长出现测量误差时，可通过配合仪器进行标定校正，当以上方式对传感器进行维护和保养仍不能进行标定和测量时，说明传感器已经失效，请更换传感器。

2.余氯电极

新电极和长期放置的电极，使用前需要进行电极活化，将传感器放在自来水中静置24小时。如果返回数值不准确，则需要进行以下操作：

对传感器进行零点和斜率校准

返厂检查
