云境天合光伏电站测试仪器参数—芯片采用23.5x15.6mm、CMOS传感器【型号推荐：TH-EL3，气象环境监测仪器设备生产厂家，云境天合支持商家定制服务，设备选择山东云境天合您放心】便携组件EL测试仪是一种基于电致发光(EL)原理设计的高效、精准且便携的光伏组件内部缺陷检测设备，通过向光伏组件施加反向偏置电压，激发其内部硅片产生电子-空穴对。当电子与空穴复合时，会释放出波长约1100nm的近红外光。由于组件内部的隐裂、虚焊、断栅、黑心片、低效片等缺陷会阻碍载流子的复合与迁移，导致缺陷区域的发光强度显著异于正常区域。测试仪通过高灵敏度近红外相机捕捉这一光强差异，经图像采集与处理系统转化为可视化的EL图像，从而实现对组件内部缺陷的直观识别与定位。能够准确检测出光伏组件内部的多种缺陷，包括隐裂、断栅、虚焊、黑心片、PID衰减、低效率片、边缘过刻等。缺陷识别精度可达0.1mm级，甚至更高，确保检测结果的准确性。快速成像搭载高分辨率红外相机，能够快速捕捉组件在通电状态下发出的微弱红外光，形成清晰的EL图像。检测速度通常不超过30秒/组件，部分设备甚至支持多组件同步检测，极大提高了检测效率。

　　产品简介：

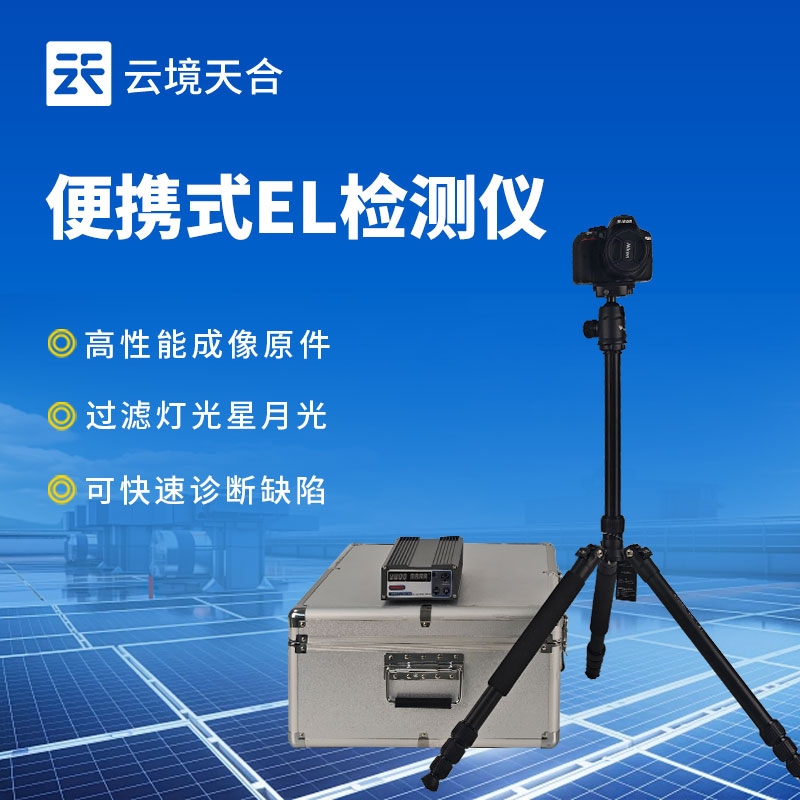

　　便携式EL检测仪应用于光伏太阳能电池板的内部缺陷检测，可更好的帮助用户完成产品质量检测把控生产与安装风险。

　　便携式EL检测仪搭载2476万级红外相机可有效帮助用户发现光伏板内部直流质量问题，设备配套储能电源与Wi-Fi无线控制模块，现场的检测使用更为便捷快速。

　　应用场景：

　　适用于光伏电站组件到货检与安装后支架上组件测试，以及仓库/实验室/工厂的组件质量检测。

　　可识别缺陷类型：

　　隐裂破片碎片断栅黑心虚焊

　　工艺污染低效率片黑边烧结过刻穿孔

　　产品特点优势：

　　1、2476万级高清红外相机、EL画质更清晰。

　　2、全时自动对焦模块成像精度更高。

　　3、无线控制设备检测，快速成像。

　　4、程控恒流电源现场检测实现24小时不间断测试。

　　5、平板电脑无线检测图传查看无需相机查看检测图像。

　　6、储能电源现场检测无需任何准备即可测试。

　　7、1.85米三脚架支架上组件多角度测试更便捷。

　　8、整机无线远程操作测试，一人即可完成整个项目。

　　9、三防拉杆箱携带运输轻便安全。

　　应用领域：

　　场景工厂组件、仓库组件、电站现场组件测试、

　　测试白天：户外防红外暗室测试;室内无太阳光环境测试夜晚：直接三脚架测试，灯光月光无影响

　　对象晶硅组件、薄膜组件(可定制)

　　数量单块组件成像检测

　　规格参数：

　　模块配置规格

　　相机模块像素2476万像素

　　分辨率6000x4000

　　芯片23.5x15.6mm、CMOS传感器

　　精度1.0mm/pixel

　　检测速度1～30s可调

　　弱电流测试可在5A弱电流呈现清晰隐裂成像

　　光屏蔽灯光、月光、星光、室内轻微太阳光、100辐照度以下太阳光对测试无影响

　　检测面积4000mm*2000mm

　　镜头18-55mm红外镜头

　　对焦模式全时自动对焦

　　电池1040mah

　　内存卡64GB

　　读卡器USB3.0+Type-C

　　电源模块容量28.3AH

　　电芯高性能离锂电池

　　输出电流5A

　　电流精度0.1A

　　输出电压70V

　　电压精度0.01V

　　负载功率100W～600W;上限不高于700W

　　检测数量300～500块光伏板

　　控制面板LED数显程控面板

　　功能设置无线遥控上电断电

　　节电模式上电10s后自动断电

　　稳态模块恒定电源输出电流电压不受电量大小变化

　　电路保护短路保护、断路保护、电流倒灌保护、过热保护、静电保护、电流电压自适应匹配光伏板

　　上电线10cm交流三孔输入线

　　直流线3m直流输出线、MC4端口对接组件

　　电脑平板电脑联想平板8+128G

　　Wi-Fi2.4G内置2.4GWi-Fi无线控制模块

　　软件检测APP无线控制相机检测拍照，图传成像，动态视频取景定位，历史图片查看，图像下载等

　　支架系统检测支架1.85米铝合金支架

　　检测云台支架一体式安装，720度旋转

　　定位模块检测定位十字激光定位仪，快速定位支架上后组件位置，可提高数倍检测效率

　　使用环境沙漠，高原，屋顶，丘陵，山坡，厂房，屋顶，雪地，大棚，农光互补，鱼光互补，风光互补，等各种环境

　　质保售后1年质保、24H响应、72H故障解决方案、备品备件协调
