渗流监测站监测目的—实时监测排水量和水位，优化排水系统设计

【型号推荐：TH-SL1，气象环境监测仪器设备生产厂家，云境天合支持商家定制服务，设备选择山东云境天合您放心】渗流监测站监测目的—实时监测排水量和水位，优化排水系统设计一体化量水堰计的工作原理基于堰阻式流量测量，通过水流通过固定截面堰槽时产生的液位变化推算流量。具体流程如下：液位捕获水流通过堰槽时，在堰口上游形成特定水位，该水位与流量呈函数关系。高精度传感器(如超声波水位计、磁致伸缩液位传感器)实时捕捉液位变化，将物理信号转换为电信号。数据转换与计算内置数据处理单元结合流量计算公式自动计算流量并生成实时报告。无线传输与云端存储数据通过无线通信模块(如4G、LoRa)上传至云平台，用户可通过手机或电脑远程访问历史数据与实时曲线，支持数据查询、趋势分析及报告生成。水库与河流监测实时监控水库进出水流量，优化水资源调配，防止溢洪和干旱。水位控制与防洪预警：通过精确测量水流量，控制水位，减少结构损坏风险;实时监测流量变化，提供洪水预警信息，保护沿岸居民和基础设施。

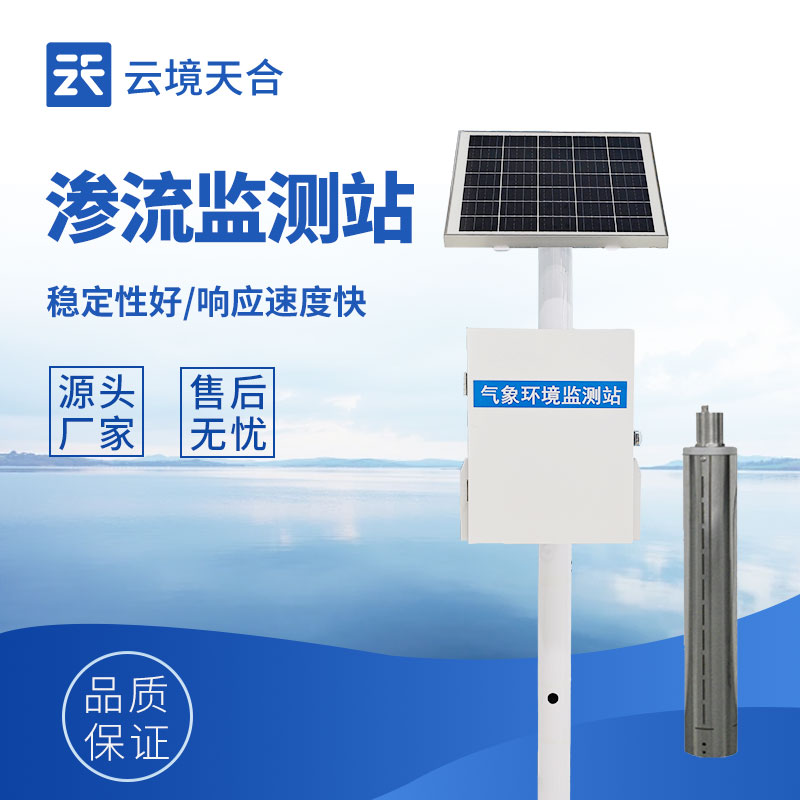

渗流监测系统主要由现场检测设备、远程监测设备等部分组成。

现场检测设备：量水堰计、三角堰等组成，负责计量水库渗流量数据，对水库现场进行流量监测。

远程监测设备：即遥控监测终端，负责采集现场检测设备检测到的数据信息，并通过无线传输将现场信息传送给监测中心。

简介

量水堰计采用磁致伸缩传感器作为液位测量，具有分辨率高、稳定性好、性能可靠、响应速度快、线性测量、磨损、工作寿命长等特点。量水堰计测出堰上水头，再根据堰槽(三角堰、梯形堰、矩形堰等)经验公式计算出流量。

结构与原理

量水堰计由磁杆、浮球、测量电路和不锈钢护筒组成。当堰槽内水位发生变化时，会带动浮球产生液位差，上位机用当前液位减去校准的基值得到实际的堰上水位，再根据堰槽类型计算流量。

产品特点

● 高精度、分辨力高

● 稳定性好、响应速度快

● 温度漂移小

● 标准MODBUS协议、适用性强

规格与参数
